psim12仿真软件

psim12官方版是一款趋向于电力电子领域以及电机控制领域的仿真应用包软件，全称Power simulation 12，是由SIMCAD和SIMVIEN两个软件来组成的，具有仿真高速、用户界面友好、波形解析等功能，能为电力电子电路的解析、控制系统设计、电机驱动研究等有效提供强有力的仿真环境。而且，软件使用起来十分的简单，能够很容易的上手，其中效率高、兼容性很好，能轻松有效地模拟各种大小的转换器系统，进行多个周期仿真，并且在仿真过程中，不但实现了快速模拟，还保持了出色的模拟精度。

不仅如此，psim12仿真软件应用广泛，形式多样，能提供多种方案，既可以用于模拟电路、S域传递函数框图、Z域传递函数框图、用户C代码等等，还支持做为支援软件与Matlab/Simulink等工具链接使用，而且仿真解析系统不只是回路仿真单体还可以和其他公司的仿真器连接为用户提供高开发效率的仿真环境。

软件功能

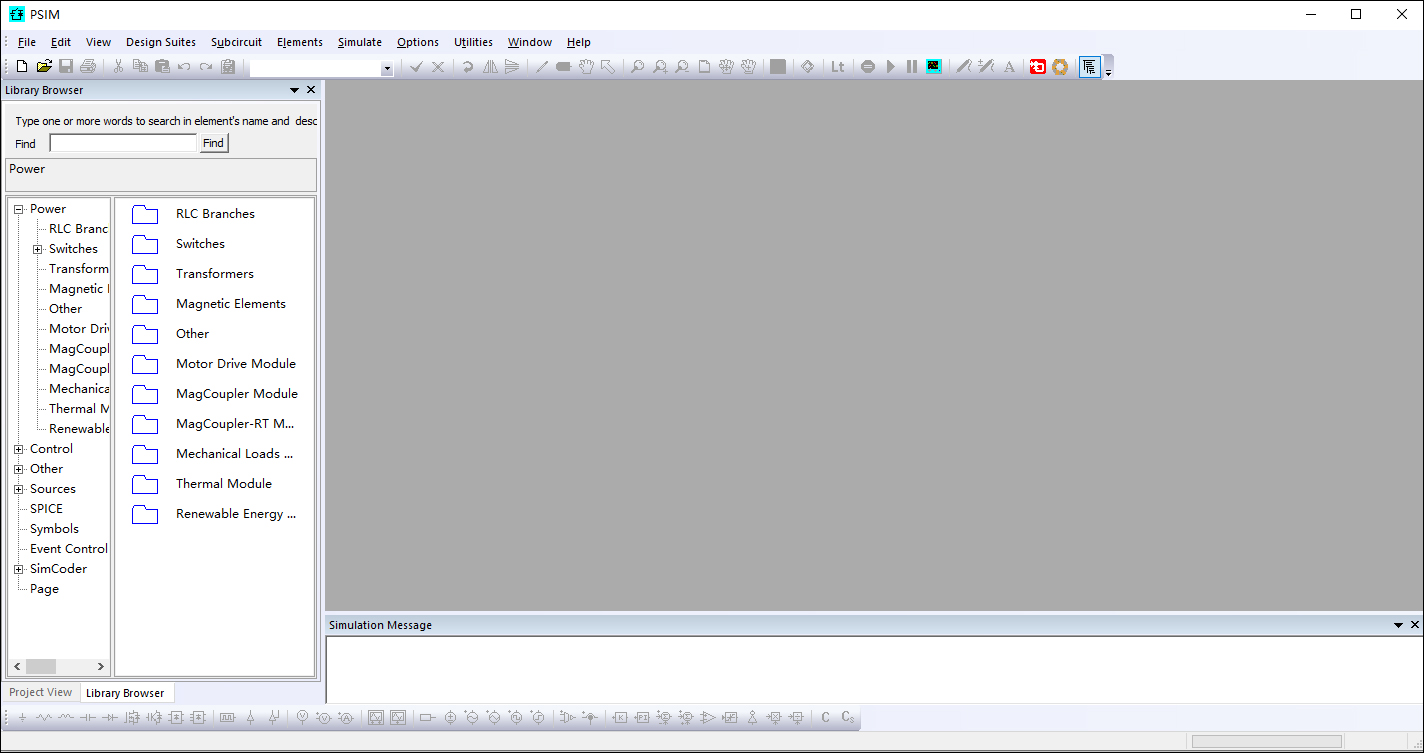

1、主回路元件库

包括R、L、C元件单个半导体开关与二极管、电力半导体模块、藕合电感与变压器、电动机模块（如直流电机、交流感应电机、直流无刷电机、开关磁阻电机和各种电机的机械负荷等。

2、控制回路单元库

包括各种传递函数、线性运算单元、非线性运算单元、逻辑电路单元、各种离散数字信号处理功能单元等。

3、各种开关控制驱动器、晶闸管相控触发单元、电流、电压传感器、各类电工仪表。

4、交、直流和特殊函数发生电流、电压源，各类受控电流、电压源。

5、PSIM还有专门用于分析谐波畸变、频谱分析、三相电路坐标变换等单元。

软件特色

1、直观易用；

2、高速仿真；

3、大量马达驱动元件库；

4、交流扫描分析；

5、灵活的控制模拟；

6、用户C代码；

7、可与第三方软件连接。

软件优势

1、用户界面直观、易于使用，用PSIM直观、简单的GUI操作界面？可迅速搭建电路图。

2、多功能控制电路仿真

PSIM可以仿真复杂的控制电路？模拟电路、s域传递函数、z域传递函数以及用户自己编写的C/C++程序都可用来表示控制回路。

3、高速仿真

PSIM相比其它仿真软件的最重要的特长是仿真速度快。可仿真任意大小的电力变换电路和控制回路的特点。

4、频率特性解析功能（AC SWEEP）

频率特性解析是设计控制环的重要工具。相比于其它仿真软件要在执行AC SWEEP之前把开关回路模型表示为平均模型（average models）PSIM可以对工作在开关状态的电路进行AC SWEEP。

5、良好的兼容性

（1）可生成C语言程序独立模块

用户可以用C/C++编写程序，再利用Microsoft Visual C++编译成dll文件，编译后的DLL文件便可以和PSIM链接进行仿真。

（2）输出数据格式兼容性好

PSIM的仿真结果以TXT文件格式输出，可以方便地转换为EXCEL与MATLAB所认同的数据格式？便于数据的后处理。

6、可以进行包括太阳能电池、风机模型的各种仿真

S、T输入端的电压来模拟光照强度和温度的变化？得到不同光照强度和温度下的特性曲线。

7、可以进行基于模型的设计

SimCoder从PSIM控制电路图自动生成C代码。

如果硬件目标是确定的，SimCoder可以生成C代码并在指定的硬件的实时操作上运行。 SimCoder自动代码生成功能能够无缝地实现仿真与硬件的集成，从而大大加快了开发和设计流程。

如果硬件没有确定的目标，SimCoder生成的C代码可以插入到用户自己的代码用于统控制。

8、SimCoder库

PSIM控件库中的元件大多数可以用于代码生成。此外，SimCoder的DMC库可以实现德州仪器数字电机控制库中的所有元件。 收起介绍展开介绍
